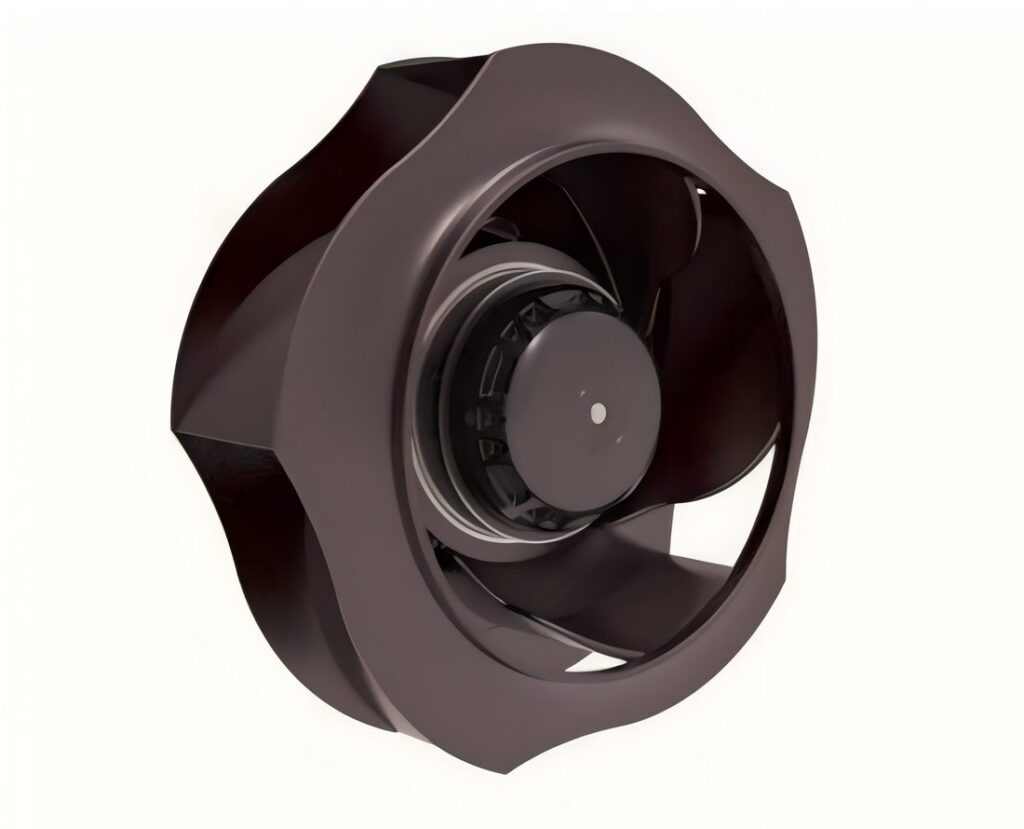

Перемещение воздуха через сложные системы, глубокие фильтры и протяжённые воздуховоды — фундаментальная инженерная задача. Осевые вентиляторы хорошо перемещают большие объёмы воздуха в открытом пространстве, но пасуют перед высоким статическим давлением. Центробежный вентилятор создан именно для этого: он преобразует кинетическую энергию в статическое давление, продавливая воздух перпендикулярно через сильно ограниченные среды без срыва потока.
Главная задача: преодоление высокого статического давления
Представьте, что нужно подать 1000 CFM воздуха через 200 футов жёсткого воздуховода с множеством резких колен. Такое сопротивление, измеряемое как статическое давление, обычным осевым вентиляторам не по силам. Центробежный вентилятор втягивает воздух в центр корпуса, разгоняет его наружу рабочим колесом и выбрасывает под углом 90 градусов, сжимая поток и преобразуя его энергию в статическое давление. По стандартам ASME типичный центробежный вентилятор оптимально работает при отношении давлений до 1,11, то есть рассчитан на стабильную подачу под высоким давлением, а не на максимальный объём в открытом пространстве.
Основные сферы применения
- HVAC и очистка воздуха. Продавливание воздуха через HEPA-фильтры и промышленные скрубберы, подача кондиционированного воздуха в удалённые помещения.
- Пневмотранспорт. Перемещение зерна, опилок и сыпучих химикатов по сложным трубопроводам; постоянное давление предотвращает засоры.
- Жёсткие условия. Промышленные печи, влажные и агрессивные среды требуют исполнения из нержавеющей стали и эпоксидных покрытий.
- Охлаждение электроники. Миниатюрные центробежные модули в серверах и ноутбуках продавливают воздух через плотные радиаторы там, где обычные вентиляторы не помещаются.
Выбор геометрии лопаток под условия
Загнутые вперёд лопатки лучше всего работают в очень чистом воздухе, компактны и работают на низких оборотах, но чувствительны к пыли. Загнутые назад (или наклонные) лопатки обеспечивают наивысшую энергоэффективность для средних и высоких расходов, часто применяются в крупных приточных установках и менее склонны к перегрузке двигателя. Прямые радиальные лопатки рассчитаны на тяжёлую запылённость и пневмотранспорт: они наименее эффективны и наиболее шумны, зато обладают самоочищающимися свойствами и устойчивы к налипанию материала.
Критерии подбора
Всегда накладывайте кривую сопротивления системы на характеристику вентилятора — точка их пересечения задаёт рабочий режим; неверный выбор ведёт к срыву потока и разрушению подшипников. Выбирайте тип привода: прямой (минимум обслуживания, нет потерь передачи, для непрерывной работы) или ремённый (гибкая регулировка оборотов, амортизация ударов). Для управления расходом частотные преобразователи (VFD) намного экономичнее механических заслонок, которые попусту душат поток. Учитывайте и габариты: спиральный корпус в форме раковины аммонита снижает турбулентность, а оптимальный зазор между колесом и корпусом составляет около 0,25 % от диаметра колеса.
Отдельно стоит помнить о рисках монтажа. При реверсивном подключении трёхфазного двигателя вентилятор продолжает гнать воздух в нужную сторону, но с резко сниженными расходом и давлением, что затрудняет диагностику. Правильный подбор оборудования — это точный инженерный расчёт: сопоставьте требуемый расход с рассчитанным статическим давлением и сверьтесь с кривой характеристик производителя.
