Подбор оборудования для промышленной вентиляции — ответственная задача. Ошибка в выборе грозит низкой эффективностью системы, перегоранием двигателя и избыточным шумом. Центробежный вентилятор с загнутыми назад лопатками стал надёжным эталоном для сложных задач воздухообмена: инженеры выбирают его для энергоэффективных систем с переменным сопротивлением. Ниже разберём, как он работает и почему доминирует в современных системах HVAC и промышленной вентиляции.
Как работает вентилятор с загнутыми назад лопатками

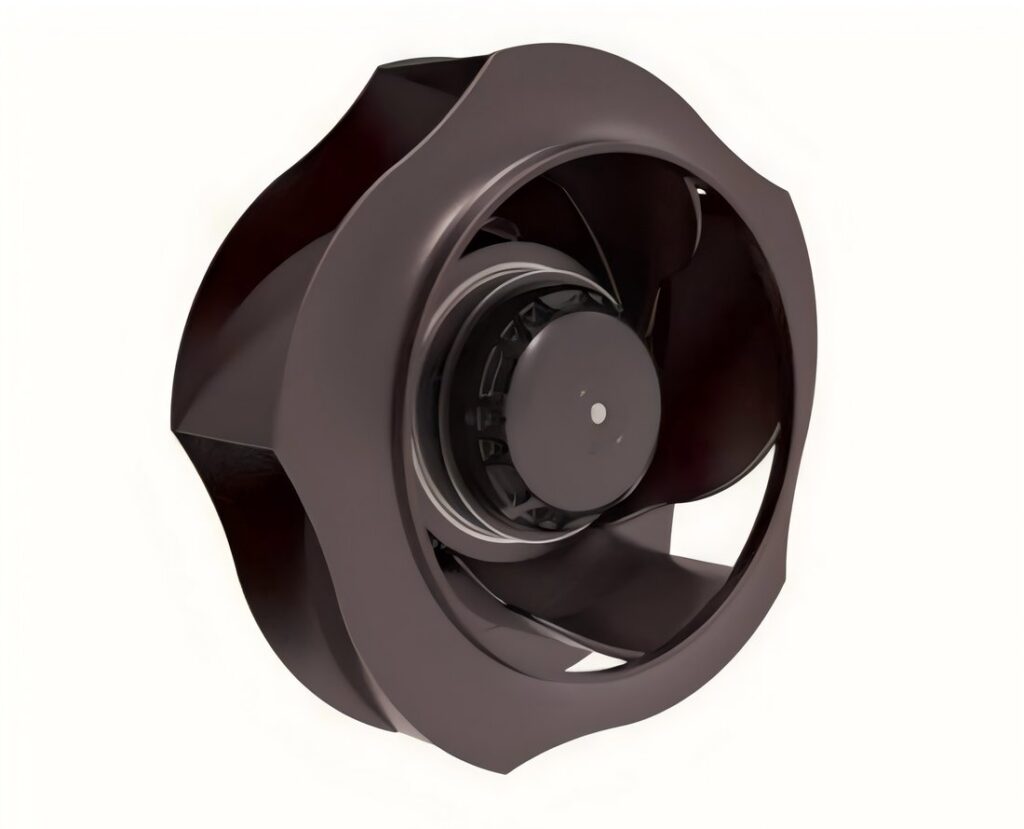

Сердцем системы является рабочее колесо. Воздух поступает в сборку аксиально через входной конус, захватывается вращающимся колесом и отклоняется на 90 градусов, выходя радиально наружу. В отличие от обычных колёс, эти лопатки отклонены назад относительно направления вращения. Такая геометрия сглаживает поток, снижает турбулентность и аэродинамическое сопротивление, позволяя колесу вращаться быстрее при стабильном потоке.
Вентилятор эффективно создаёт высокое статическое давление. Колесо придаёт воздуху значительную кинетическую энергию, а корпус или камера постепенно снижают скорость потока, преобразуя её в полезное статическое давление с минимальными потерями. В современных решениях колёса часто соединяют напрямую с электронно-коммутируемыми (EC) двигателями: это исключает потери на ремнях и шкивах, обеспечивает точное регулирование скорости и снижает потребности в обслуживании.
Сравнение с колёсами загнутого вперёд типа
Главное отличие — характер кривой мощности. Вентиляторы с загнутыми назад лопатками имеют «неперегружающуюся» характеристику: потребляемая мощность достигает пика, а затем снижается. Двигатель можно точно подобрать под этот пик — даже при разрушении воздуховода или отказе фильтров он не будет потреблять избыточный ток. Колёса загнутого вперёд типа, напротив, обладают «перегружающейся» характеристикой: мощность растёт непрерывно с увеличением расхода, поэтому двигатель приходится выбирать с большим запасом.
По эффективности вентиляторы с загнутыми назад лопатками обычно достигают 70–85 % в стандартном режиме, тогда как колёса загнутого вперёд типа работают на уровне 55–65 %. При этом последние компактнее и работают на низких оборотах, а колёса с загнутыми назад лопатками требуют больше места и более высокой скорости вращения.
На что обращать внимание при подборе
- Расход и сопротивление. Колёса с загнутыми назад лопатками отлично работают при высоком или переменном сопротивлении — например, в системах HEPA-фильтрации, где сопротивление растёт по мере загрязнения фильтров, и в охлаждении серверных стоек.
- Чистота воздуха. Эти колёса рассчитаны на чистый или слегка запылённый воздух. При работе с жирными, липкими или тяжёлыми частицами налёт на лопатках нарушает аэродинамику и балансировку. Для таких сред применяют колёса с прямыми радиальными лопатками.
- Акустика. Из-за высокой окружной скорости лопаток такие вентиляторы генерируют более высокочастотный шум, который, однако, предсказуемо гасится глушителями, виброопорами, звукоизолированными корпусами и гибкими вставками между вентилятором и воздуховодом.
Вентиляторы с загнутыми назад лопатками особенно выгодны там, где важна энергоэффективность и соответствие нормам (например, европейской директиве ErP и стандартам ASHRAE). Их удобно регулировать частотными преобразователями или EC-двигателями, сохраняя высокий КПД даже на пониженных оборотах. Колёса могут работать как в спиральном корпусе, так и без него — в виде так называемых plug- или plenum-вентиляторов, нагнетающих воздух во весь объём шкафа. Такой выбор — стратегическое инженерное решение в пользу надёжности, устойчивости к статическому давлению и энергоэффективности; всегда сверяйтесь с проверенными кривыми характеристик производителя.
